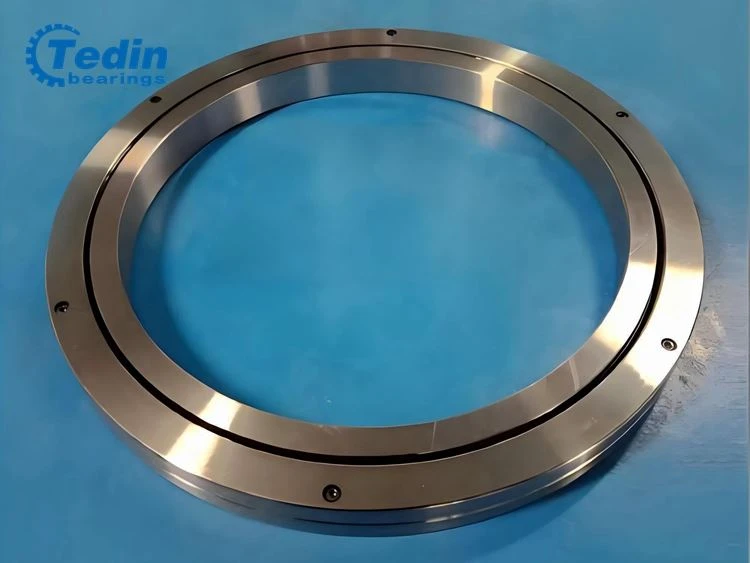

RB40040 Łożysko krzyżowe
TheŁożysko krzyżowe RB40040to-precyzyjne, kompaktowe łożysko przeznaczone do zastosowań wymagających wyjątkowej sztywności i dokładności obrotu w ograniczonej przestrzeni montażowej. Jego konstrukcja składa się z walcowych wałeczków rozmieszczonych naprzemiennie pod kątem prostym pomiędzy pierścieniem wewnętrznym i zewnętrznym, dzięki czemu łożysko może przenosić obciążenia we wszystkich kierunkach - obciążenia promieniowe, osiowe i momentowe - jednocześnie.
W serii RB zastosowano zintegrowany pierścień zewnętrzny i rozłączny pierścień wewnętrzny, dzięki czemu idealnie nadaje się do instalacji, w których niezbędna jest wysoka precyzja obrotu pierścienia zewnętrznego. TheModel RB40040oferuje doskonałą sztywność, płynną pracę i uproszczony montaż, dzięki czemu jest niezawodnym wyborem w przypadku precyzyjnych stołów obrotowych, złączy robotycznych i zaawansowanych obrabiarek.
Zoptymalizowany bilans obciążenia
Każda rolka zmienia się w orientacji prostopadłej, umożliwiając równomierny rozkład obciążenia we wszystkich kierunkach.
Doskonała sztywność
Kompaktowy-przekrój poprzeczny zapewnia doskonałą sztywność bez zwiększania rozmiaru systemu.
Wysoka dokładność działania
Precyzyjna obróbka zapewnia płynny obrót i minimalny moment tarcia.
Stabilne pod obciążeniem momentowym
Zaprojektowane do wytrzymywania połączonych obciążeń, w tym momentów wywracających.
Dane techniczne
| Model | RB40040 |
| Średnica wewnętrzna (d) | 400mm |
| Średnica zewnętrzna (D) | 510 mm |
| Średnica podziałowa rolek (Dpw) | 453,4 mm |
| Szerokość (B) | 40mm |
| Fazowanie (rmin) | 2.5 |
| Rozmiar ramion (ds) | 428 |
| Rozmiar ramion (Dh) | 479 |
| Nośność podstawowa (promieniowa) (Cr) | 241 kN |
| Podstawowe obciążenie znamionowe (promieniowe) (Cor) | 531 kN |
| Klasa precyzji | P5 / P4 / P2 |
| Waga | 23,5 kg |
| Struktura | Dzielony pierścień zewnętrzny, zintegrowany pierścień wewnętrzny |
| Smarowanie | Smarowanie smarem lub olejem |
Personalizacja i opcje specjalne
Łożysko krzyżowe RB40040 można dostosować tak, aby spełniało różne wymagania dotyczące wydajności i ochrony środowiska.
Dostępne opcje obejmują:
- Materiały na klatkę:Możliwość wyboru koszyków z mosiądzu, żywicy lub stali, aby dopasować je do różnych warunków pracy.
- Obróbka powierzchniowa:Opcjonalne powłoki tlenkowe lub antykorozyjne- zapewniające większą trwałość i dłuższą żywotność łożysk.
- Luz i wstępne obciążenie:Dostępne konfiguracje regulowanego luzu i napięcia wstępnego, aby osiągnąć pożądaną sztywność i precyzję obrotu.
- Opcje smarowania:W przypadku zastosowań o niskim-hałasie, wysokich-prędkościach i wysokich-temperaturach można zastosować specjalistyczny smar lub olej.
Te opcje dostosowywania zapewniają optymalną pracę łożyska RB40040 w szerokiej gamie precyzyjnych systemów ruchu i automatyki.
RB40040 Łożysko wałeczkowe skrzyżowane - Często zadawane pytania
Czym RB40040 różni się od innych łożysk serii RB?
W porównaniu z mniejszymi modelami RB, RB40040 oferuje większy rozmiar otworu i zwiększoną nośność. Zapewnia lepszą sztywność i odporność na momenty, dzięki czemu idealnie nadaje się do ciężkich-maszyn precyzyjnych.
Na co należy zwrócić uwagę podczas montażu łożyska RB40040?
Zapewnij równomierne dokręcenie śrub dzielonego pierścienia zewnętrznego, prawidłowe ustawienie rolek i odpowiednie ustawienia napięcia wstępnego, aby zachować dokładność i zmniejszyć tarcie.
Czy RB40040 wymaga regulacji napięcia wstępnego?
Napięcie wstępne można regulować podczas instalacji, w zależności od wymagań dotyczących sztywności i precyzji systemu. Właściwe napięcie wstępne poprawia sztywność i minimalizuje wibracje.
Co sprawia, że RB40040 idealnie nadaje się do zastosowań precyzyjnych?
Jego-bieżnie o wysokiej dokładności, krzyżowy-układ rolek i stabilne działanie obrotowe minimalizują odkształcenia i błędy pozycjonowania, zapewniając stałą dokładność w krytycznych układach ruchu.
