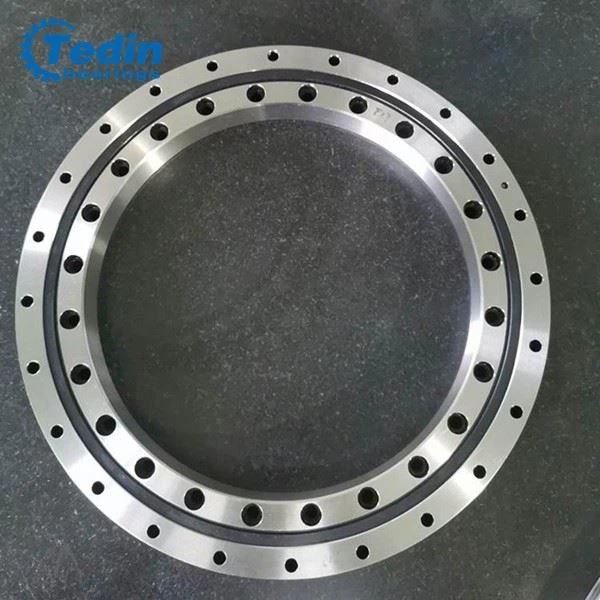

Skrzyżowane łożysko wałeczkowe XSU080258 nie wymaga stałego kołnierza i gniazda podparcia, ponieważ otwór montażowy został przetworzony. Ponadto, ze względu na zintegrowaną konstrukcję pierścienia wewnętrznego i zewnętrznego z siedziskiem, instalacja ma niewielki wpływ na wydajność, dzięki czemu może uzyskać stabilną dokładność obrotu i moment obrotowy. Może być stosowany zarówno do obrotu pierścienia zewnętrznego, jak i pierścienia wewnętrznego.
| Typ łożyska | XSU Skrzyżowane łożysko wałeczkowe Skrzyżowane łożysko wałeczkowe bez przekładni |
| Kod typu | XSU080258 |
| Wymiar | 220x295x25,4 mm |
| Precyzyjny gatunek | P2、P4、P5、SP、P4A(UP) |
| Uszczelnienia | Z podwójnymi uszczelkami |
| Otwór montażowy (nB) | 24 |
| Fazowanie (min) | 1.5 |
| Nośność podstawowa(osiowa) Ca (kN) | 84 |
| Nośność podstawowa(osiowa) C0a (kN) | 375 |
| Nośność podstawowa (promieniowa) Cr (kN) | 54 |
| Nośność podstawowa (promieniowa) Cor (kN) | 151 |
| Prędkość graniczna (r/min) | 148 |
| Waga (kg) | 5.1 |
| Aplikacji | Roboty przemysłowe, Precyzyjne maszyny CNC, Sprzęt medyczny, Gramofon radarowy, Inne precyzyjne gramofony, |
Sprawdź więcej modeli łożysk wałeczkowych XSU.
| Typ łożyska | średnica wału | Wymiary główne (mm) | Nośność podstawowa(osiowa) | Nośność podstawowa (promieniowa) | Prędkość graniczna | Waga | |||||
| pierścień wewnętrzny | pierścień zewnętrzny | Szerokość | Otwory montażowe | Ca | C0a ( C0a ) | Cr | Kor | ||||
| D | D | B | Na | Kn | Kn | Kn | Kn | r/min | Kg | ||
| XSU080168 | 130 | 130 | 205 | 25.4 | 12 | 66 | 240 | 42 | 96 | 227 | 3.3 |
| XSU080188 | 150 | 150 | 12v | 25.4 | 16 | 71 | 275 | 46 | 110 | 203 | 3.7 |
| XSU080218 | 180 | 180 | 12v | 25.4 | 20 | 77 | 315 | 49 | 127 | 175 | 4.3 |
| XSU080258 | 220 | 220 | 295 | 25.4 | 24 | 84 | 375 | 54 | 151 | 148 | 5.1 |
| XSU080318 | 280 | 280 | 355 | 25.4 | 28 | 93 | 465 | 59 | 185 | 120 | 6.3 |
| XSU080398 | 360 | 360 | 435 | 25.4 | 36 | 106 | 590 | 68 | 236 | 96 | 7.8 |
Łożyska wałeczkowe serii XSUCechy:
Struktury:skrzyżowane łożysko wałeczkowe, bez przekładni, pierścienie wewnętrzne i zewnętrzne z otworami montażowymi.
Funkcje:wysoka sztywność, wysoka nośność (może wytrzymać bardzo wysokie obciążenie promieniowe i wysokie obciążenie osiowe i przewrócone), napięcie wstępne, może zapewnić bardzo wysoką dokładność obrotu. Pierścienie wewnętrzne i zewnętrzne są wyposażone w otwory montażowe, które mogą być bezpośrednio połączone z odpowiednim mechanizmem za pomocą śrub, dzięki czemu instalacja jest wygodna.
Aplikacji:roboty, sprzęt do załadunku i rozładunku, precyzyjne obrabiarki itp.
