Łożysko kulkowe zwykłe i łożysko kulkowe skośne są reprezentatywnymi łożyskami tocznymi. Dzięki możliwości przenoszenia obciążenia promieniowego i dwukierunkowego obciążenia osiowego są one szeroko stosowane w wielu zastosowaniach. Nadają się do warunków szybkiego obrotu oraz niskiego poziomu hałasu i wibracji. Łożyska uszczelnione z osłoną przeciwpyłową z blachy stalowej lub gumowym pierścieniem uszczelniającym są wstępnie wypełnione smarem. Łożyska z pierścieniem oporowym lub kołnierzem w pierścieniu zewnętrznym są łatwe do ustalenia osiowo i są wygodne do montażu w powłoce. Wielkość maksymalnego obciążenia jest taka sama jak łożyska standardowego, ale w pierścieniu wewnętrznym i zewnętrznym znajduje się rowek wypełniający, który zwiększa liczbę kulek i obciążenie znamionowe.
Łożysko kulkowe zwykłe jest najczęstszym typem łożyska tocznego. Przenosi głównie obciążenie promieniowe, a także może jednocześnie przenosić obciążenie promieniowe i osiowe. Gdy przenosi tylko obciążenie promieniowe, kąt zwilżania wynosi zero. Gdy łożysko kulkowe zwykłe ma duży luz promieniowy, działa jak łożysko skośne i może przenosić duże obciążenie osiowe. Współczynnik tarcia łożyska kulkowego zwykłego jest bardzo mały, a prędkość graniczna jest bardzo wysoka.

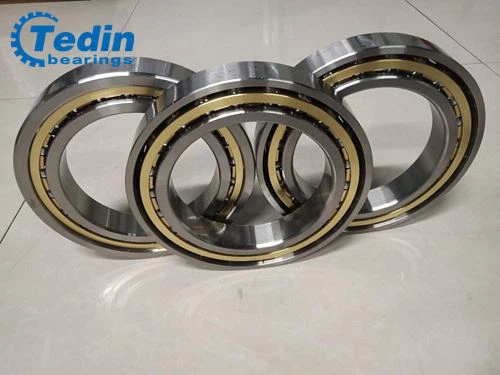

Pomiędzy bieżniami a piłką występują kąty kontaktu. Standardowe kąty zwilżania to 15/25 i 40 stopni. Im większy kąt zwilżania, tym większa nośność osiowa. Im mniejszy kąt zwilżania, tym lepsza prędkość obrotowa. Łożysko kulkowe skośne jednorzędowe może przenosić obciążenie promieniowe i jednokierunkowe obciążenie osiowe. Łożyska skośne dopasowane w pary: kombinacja DB, kombinacja DF i dwurzędowe łożysko kulkowe skośne może przenosić obciążenie promieniowe i dwukierunkowe obciążenie osiowe. Kombinacja DT jest odpowiednia dla jednokierunkowego obciążenia osiowego Gdy obciążenie znamionowe dużego i pojedynczego łożyska jest niewystarczające, łożysko typu ACH stosuje się do dużych prędkości, z małą średnicą kulek i wieloma kulkami, które są najczęściej używane we wrzecionach obrabiarek. Ogólnie rzecz biorąc, łożysko kulkowe skośne nadaje się do pracy z dużą prędkością i wysoką precyzją w warunkach obrotowych.
Pod względem struktury:
W przypadku łożysk kulkowych zwykłych i łożysk kulkowych skośnych o tej samej średnicy wewnętrznej i zewnętrznej oraz szerokości, rozmiar i struktura pierścienia wewnętrznego są takie same, natomiast rozmiar i struktura pierścienia zewnętrznego są różne:
1. Łożyska kulkowe zwykłe mają podwójne barki po obu stronach zewnętrznego rowka, podczas gdy łożyska kulkowe skośne mają zazwyczaj pojedyncze ramię;
2. Krzywizna zewnętrznej bieżni łożyska kulkowego zwykłego różni się od krzywizny kulki skośnej, ta ostatnia jest zwykle większa niż pierwsza;
3. Położenie rowka pierścienia zewnętrznego łożyska kulkowego zwykłego różni się od położenia łożyska kulkowego skośnego. Konkretna wartość jest brana pod uwagę przy projektowaniu łożyska kulkowego skośnego, która jest związana ze stopniem kąta działania;
W zakresie Aplikacji:
1. Łożysko kulkowe zwykłe nadaje się do łożyskowania siły promieniowej, mniejszej siły osiowej, osiowego promieniowego połączonego obciążenia i obciążenia momentowego, podczas gdy łożysko kulkowe skośne może przenosić pojedyncze obciążenie promieniowe, większe obciążenie osiowe (różne z kątem zwilżania), a podwójne sprzęgło (różne dopasowane pary) może wytrzymać dwukierunkowe obciążenie osiowe i obciążenie momentem.
2. Prędkość graniczna łożyska kulkowego skośnego o tym samym rozmiarze jest wyższa niż w przypadku łożyska kulkowego zwykłego.
